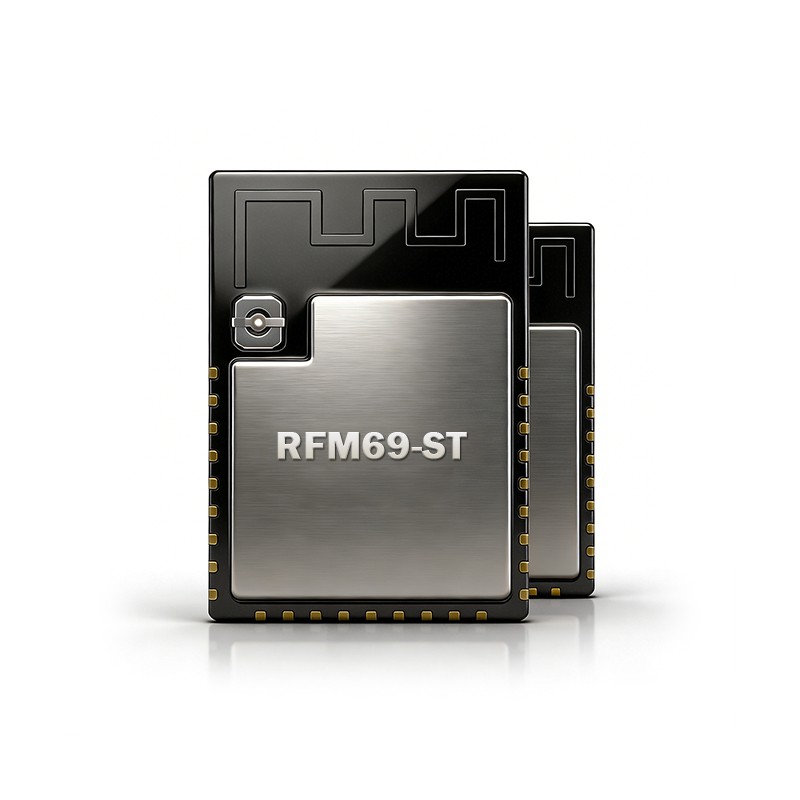

RFM69-ST

ข้อมูลจำเพาะทางเทคนิค

ฟิลด์แอปพลิเคชัน

• การอ่านมิเตอร์อัตโนมัติ (AMR): การวัดแสงอเนกประสงค์และการรวบรวมข้อมูลระยะไกล
• เครือข่ายเซ็นเซอร์ไร้สาย: การตรวจจับสภาพแวดล้อม การตรวจสอบทรัพย์สิน
• ระบบอัตโนมัติสำหรับที่พักอาศัยและอาคาร: การควบคุมการเข้าถึง, HVAC, ระบบแสงสว่าง
• ระบบรักษาความปลอดภัยและสัญญาณแจ้งเตือน: สัญญาณแจ้งเตือนการบุกรุก, เซ็นเซอร์ตรวจวัดบริเวณรอบนอก
• การตรวจสอบและควบคุมทางอุตสาหกรรม: การวัดและส่งข้อมูลทางไกลของเครื่องจักร การเชื่อมต่อรีโมทคอนโทรล
• M-BUS ไร้สาย: สแต็กการสื่อสารการวัดแสง Sub-1GHz

ทำไมมันถึงเข้ากัน

• ความไวสูง: การรับสัญญาณที่เสถียรสำหรับลิงก์ SNR ต่ำ
• การปรับแบบยืดหยุ่น: การทำงานร่วมกันระหว่างระบบเดิมและระบบสมัยใหม่
• SMT ขนาดกะทัดรัด: ใช้พื้นที่ PCB น้อยที่สุดสำหรับโครงสร้างที่แน่นหนา

คำแนะนำในการบูรณาการ PCB/PCBA

1. ความพร้อมของ SMT: อินเทอร์เฟซ SPI และแพ็คเกจ SMT รองรับการเลือกและวางแบบอัตโนมัติและโปรไฟล์การจัดเรียงมาตรฐาน

2. เส้นทางเสาอากาศและ RF:

• ตำแหน่ง: จองโซน RF ที่สะอาด เก็บเสาอากาศ/ฟีดให้ห่างจากอุปกรณ์ดิจิตอลและสวิตช์ที่มีสัญญาณรบกวนสูง
• การควบคุมอิมพีแดนซ์: รักษาอิมพีแดนซ์ที่ตรงกันจากเสาอากาศไปยังพิน RF; ลดต้นขั้วและโค้งงอให้เหลือน้อยที่สุด
• กลยุทธ์ภาคพื้นดิน: ใช้ระนาบพื้นแบบเย็บ ให้ออกกราวด์ใต้บริเวณเสาอากาศ

3. ความสมบูรณ์ของพลังงาน:

• การแยกส่วน: วางตัวเก็บประจุบายพาส ESR ต่ำใกล้กับพิน VCC/GND
• ความเสถียรของราง: ตรวจสอบให้แน่ใจว่าการควบคุมการจ่ายที่เหมาะสมสำหรับการระเบิด TX ที่ +13 dBm

4. ความสามารถในการทดสอบและ DFM:

• จุดเข้าใช้งาน: จัดเตรียมแพดสำหรับข้อมูล SPI, TRx และรางไฟฟ้าเพื่อปรับปรุง ICT/AOI
• Silks & Fiducials: เครื่องหมายอ้างอิงที่ชัดเจนช่วยปรับปรุงความแม่นยำของตำแหน่ง

5. ลดความซับซ้อนของ BOM:

• ชิ้นส่วนภายนอก: เฉพาะพาสซีฟที่จำเป็นสำหรับการจับคู่/แยกส่วนเท่านั้น ลดความซับซ้อนและต้นทุนในการประกอบ
